ملٹی لیئر پی سی بی (طباعت شدہ سرکٹ بورڈ) بڑے پیمانے پر ملٹی پرت سرکٹ وائرنگ اور الیکٹرانک آلات میں کنکشن کے لئے استعمال ہوتا ہے۔ اس کے اہم استعمال میں شامل ہیں لیکن درج ذیل نکات تک محدود نہیں ہیں:
سب سے پہلے ، ملٹی لیئر پی سی بی محدود جگہ میں زیادہ پیچیدہ سرکٹ ڈیزائن کی اجازت دیتا ہے۔ تہوں کی تعداد میں اضافہ کرکے ، ڈیزائنرز مختلف پرتوں کے مابین سرکٹس اور سگنل کا بندوبست کرسکتے ہیں ، اس طرح
باہمی مداخلت کو کم کرنا اور سگنل کی سالمیت کو بہتر بنانا۔ یہ خاص طور پر اعلی تعدد اور تیز رفتار ایپلی کیشنز ، جیسے کمپیوٹر ، مواصلات کا سامان ، اور اعلی کے آخر میں صارف الیکٹرانکس میں اہم ہے۔

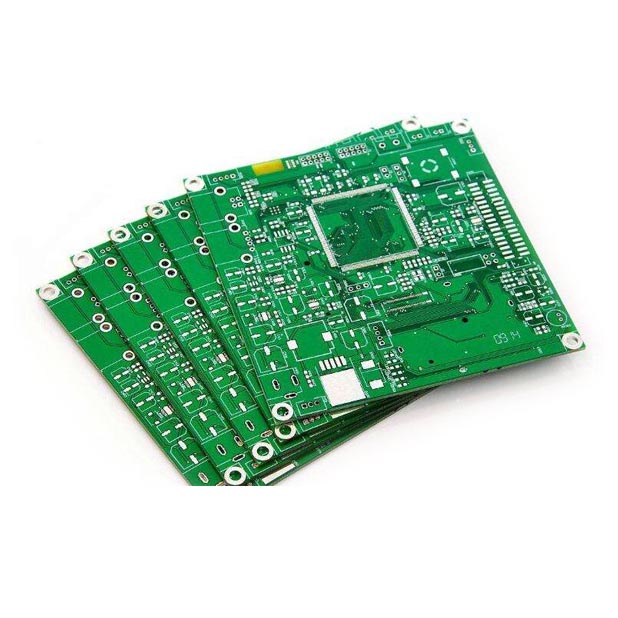

دوسرا ، بجلی کی تنہائی فراہم کرتے وقت ،ضرب پرت پرتوں کا سخت پی سی بیسرکٹ بورڈ کے مجموعی سائز اور وزن کو مؤثر طریقے سے کم کرسکتے ہیں۔ چھوٹے الیکٹرانک آلات جیسے اسمارٹ فونز ، گولیاں ، اور ایمبیڈڈ ڈیوائسز کے لئے ، ملٹی لیئر پی سی بی بہت زیادہ جگہ لینے کے بغیر پیچیدہ افعال کی حمایت کرسکتے ہیں ، جو ہلکی اور زیادہ پورٹیبل مصنوعات کو ڈیزائن کرنے میں مدد کرتا ہے۔
اس کے علاوہ ، ملٹی لیئر پی سی بی مینوفیکچرنگ کے عمل کی لچک کو بھی بڑھاتے ہیں۔ ڈیزائنرز بعد کی اسمبلی اور جانچ کی سہولت کے ل different مختلف پرتوں میں مختلف فنکشنل ماڈیول تقسیم کرسکتے ہیں۔ خاص طور پر آٹوموٹو ، میڈیکل الیکٹرانکس ، اور صنعتی کنٹرول جیسے علاقوں میں جس میں وشوسنییتا اور استحکام کی ضرورت ہوتی ہے ، اعلی استحکام اور اعلی کثافت کی وائرنگ فوائدضرب پرت پرتوں کا سخت پی سی بیخاص طور پر نمایاں ہیں۔
کے درمیان سب سے بڑا فرقضرب پرت پرتوں کا سخت پی سی بیبورڈ اور سنگل رخا اور ڈبل رخا بورڈ داخلی طاقت اور زمینی پرتوں کا اضافہ ہے۔ پاور اور گراؤنڈ نیٹ ورک بنیادی طور پر بجلی کی پرت پر جاتے ہیں۔ پی سی بی ملٹی لیئر بورڈ پر ، ہر سبسٹریٹ پرت کے دونوں اطراف کنڈکٹو دھات ہے ، اور بورڈ کو ایک ساتھ جوڑنے کے لئے خصوصی چپکنے والی چیزیں استعمال کی جاتی ہیں ، اور ہر بورڈ کے مابین موصلیت کا مواد موجود ہے۔ تاہم ، پی سی بی ملٹی لیئر وائرنگ بنیادی طور پر اوپر اور نیچے کی تہوں پر مبنی ہے ، جو درمیانی وائرنگ پرت کے ذریعہ تکمیل شدہ ہے۔ لہذا ، ضرب پرت کے سخت پی سی بی بورڈز کا ڈیزائن بنیادی طور پر ڈبل رخا بورڈز کے ڈیزائن کے طریقہ کار کی طرح ہے۔ کلیدی بات یہ ہے کہ سرکٹ بورڈ کی وائرنگ کو زیادہ معقول بنانے کے ل the داخلی برقی پرت کی وائرنگ کو کس طرح بہتر بنایا جائے۔ ملٹی فنکشنل ڈویلپمنٹ ، بڑی صلاحیت اور چھوٹی مقدار کی ناگزیر پیداوار۔
پی سی بی ایک سرکٹ بورڈ ہے جو پرنٹنگ کے لئے اسی طرح تیار کیا جاتا ہے ، لہذا عام پی سی بی کو کئی پرتوں میں ایک ساتھ جوڑ دیا جاتا ہے ، اور ہر پرت میں رال موصلیت کا سبسٹریٹ اور میٹل سرکٹ پرت ہوتی ہے۔ سب سے بنیادی پی سی بی کو 4 پرتوں میں تقسیم کیا گیا ہے۔ اوپر اور نیچے سرکٹس فنکشنل سرکٹس ہیں ، جو انتہائی اہم سرکٹس اور اجزاء کا اہتمام کرتے ہیں ، اور درمیانی دو سرکٹس زمینی پرتوں اور بجلی کی پرتیں ہیں۔ فائدہ یہ ہے کہ وہ سگنل لائنوں اور بہتر شیلڈ مداخلت میں اصلاح کرسکتا ہے۔ عام طور پر ، پی سی بی کے معمول کے آپریشن کے لئے 4 پرتیں کافی ہیں ، لہذا نام نہاد 6 پرتیں ، 8 پرتیں ، اور 10 پرتیں دراصل پی سی بی کی برقی صلاحیت کو بہتر بنانے کے لئے مزید سرکٹ پرتوں کا اضافہ کر رہی ہیں ، یعنی دباؤ برداشت کرنے کی صلاحیت۔
لہذا ، پی سی بی پرتوں کی تعداد میں اضافے کا مطلب ہے کہ مزید سرکٹس کو اندر ڈیزائن کیا جاسکتا ہے۔ میموری کے لئے ، آپ کو پی سی بی پرتوں کی تعداد میں کب اضافہ کرنے کی ضرورت ہے؟ مذکورہ بالا کے مطابق ، یہ ظاہر ہے جب پی سی بی کی بجلی کی طاقت بہت مضبوط یا بہت زیادہ ہے۔ میموری پی سی بی کا وولٹیج اور موجودہ کب سب سے مضبوط ہے؟ وہ کھلاڑی جنہوں نے اوورکلاکنگ کھیلا ہے وہ جان لیں گے کہ اگر میموری بہتر کارکردگی کو حاصل کرنا چاہتا ہے تو آپریٹنگ فریکوئنسی کو بڑھانے کے لئے اس پر دباؤ ڈالنا ہوگا۔ لہذا ، ہمارے لئے یہ نتیجہ اخذ کرنا مشکل نہیں ہے کہ جب میموری کو اعلی تعدد پر استعمال کیا جاسکتا ہے یا اوورکلاک کیا جاسکتا ہے۔
